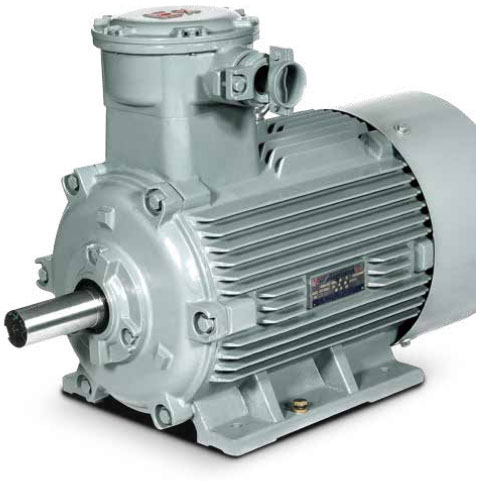

1MT0001 隔爆型三相异步电动机
概述
1MT0001 系列高效隔爆型三相异步电动机是全封闭、自扇冷高效电动机，该系列产品替代原 YB2 系列隔爆型三相异步电动机，其效率满足 GB18613-2012 能效等级 3 级标准要求。该系列产品引用西门子设计技术，具有性能优良，使用安全可靠， 振动小、噪声低等特点，并且符合环保要求；其生产设备采用先进的数控机床设备、引用西门子先进的绝缘结构设计以及 制造工艺，采用优质的冷轧硅钢片以及经过严格质量检测与控制的高品质轴承。
1MT0001 系列电动机防爆性能符合 GB3836.1-2010《爆炸性气体环境用电气设备第 1 部分：通用要求》和 GB3836.2-2010《爆炸性气体环境用电气设备第 2 部分：隔爆型“d”》的规定，适用的场所：- Ex d IIB T4 Gb 适用于工厂用 II 类 B 级，温度组别为 T4 组爆炸性气体混合物存在的环境。
- 额定功率：0.55 ~ 315 kW
- 机座号：80 ~ 355
- 电压与频率：380 V，380 /660 V
- 冷却方式：IC411
- 隔爆标志：Ex d IIB T4 Gb
- 防护等级：IP55
- 绝缘系统：F 级
- 注油装置：机座号为 250 ~ 355 的电机标配
- 环境温度：-20 ~ 40 ºC
- 海拔高度：不超过 1000 m
安装结构型式
| 结构型式 | 机座带底脚，端盖无法兰 | |||||
|---|---|---|---|---|---|---|
| 安装型式 | IM B3 80 ~ 355 | IM B6 80 ~ 160 | IM B7 80 ~ 160 | IM B8 80 ~ 160 | IM V5 1)80 ~ 160 | IM V6 2)80 ~ 160 |
| 示意图 |  |
 |
 |
 |
 |
 |
| 结构型式 | 机座不带底脚，端盖有法兰 | 机座带底脚，端盖有法兰 | ||||
| 安装型式 | IM B5 80 ~ 280 | IM V1 1)80 ~ 315 | IM V3 2)80 ~ 160 | IM B35 80 ~ 355 | IM V15 1)80 ~ 160 | IM V35 2)80 ~ 160 |
| 示意图 |  |
 |
 |
 |
|
|
