1MT0013 系列粉尘防爆低压三相异步电动机

1MT0013粉尘防爆电动机

防爆简介

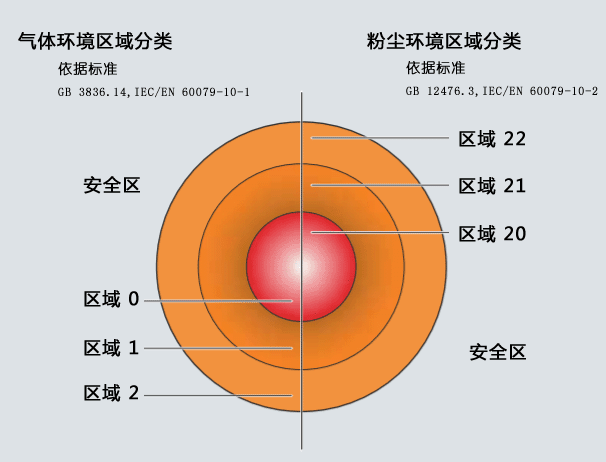

区域的分类

有爆炸风险的场所被划分为不同的区域。划分区域的标准取决于危险物质存在的时间以及发生危险的概率。各个区域分类的信息和规则遵循以下标准：

GB 3836.14，IEC/EN 60079-10-1 适用于气体环境
GB 12476.3，IEC/EN 60079-10-2 适用于粉尘环境

此外，在不同的爆炸分组和温度等级之间进行了分类，这些都包含在危险等级评估中。

根据各区域的分类和存在的危险，所使用的设备必须满足最低防护要求。设备必须在符合要求的工况下使用，以避免点燃外部的爆炸性环境。

区域		区域定义的标准：GB3836.14 & IEC/EN 60079-10-1 用于气体环境 GB 12476.3 & IEC/EN 60079-10-2 用于粉尘环境	分配保护类型	分类根据2014/34/EU	设备保护等级根据GB3836.1 & IEC/EN 60079-0
气体	粉尘		分配保护类型	分类根据2014/34/EU	设备保护等级根据GB3836.1 & IEC/EN 60079-0
0	–	持续、长时间或频繁存在爆炸性气体环境的区域	不允许低压电机	1	Ga
1	–	在正常运行过程中，预计偶尔会出现爆炸性气体环境的	Ex e(GB) 或 Ex eb(IEC), Ex de, Ex d(GB) 或Ex db(IEC)	2	Gb
2	–	在正常运行过程中，预计很少或只短暂出现爆炸性气体环境的区域	Ex nA(GB) 或 Ex ec(IEC)	3	Gc
–	20	持续、长时间或频繁存在由粉尘-空气混合物组成的爆炸性气体环境的区域	不允许低压电机	1	Da
–	21	在正常运行的过程中，预计会偶尔存在由粉尘-空气混合物组成的爆炸性气体环境的区域	Ex tb	2	Db
–	22	在正常运行的过程中，预计很少或只短暂在空气中形成一团易燃尘埃的爆炸性气体环境的区域	Ex tc 3)	3	Dc

应用

以下情况常常需要选用防爆电机，以防止爆炸对人造成严重伤害和对财产造成严重损失——

化工和石化行业、矿物油和天然气生产、煤气产业、煤气供应公司、加油站、焦化厂、磨粉厂 (例如：玉米，固体)、污水处理厂、木材加工(例如：木屑，树脂)、其他易受爆炸危害的行业。

常见可燃性粉尘特性

粉尘种类	粉尘名称	高温表面堆积粉尘层 (5mm)的引燃温度(ºC)	粉尘云的引燃温度 (ºC)	爆炸下限浓度(g/m3)	粉尘平均粒径(μm)	危险性质	粉尘等级
金属	铝（表面处理）	320	590	37~50	10~15	导	III C
	铝（含脂）	230	400	37~50	10~20	导	III C
	铁	240	430	153~204	100~150	导	III C
	镁	340	470	44~59	5~10	导	III C
	红磷	305	360	48~64	30~50	非	III B
	炭黑	535	>600	36~45	10~20	导	III C
	钛	290	375	-	-		III C
	锌	430	530	212~284	10~15	导	III C
	电石	325	555	-	<200	非	III B
	钙硅铝合金（8% 钙，30% 硅，55% 铝）	290	465	-	-	导	III C
	硅铁合金（45% 硅）>	>450	640	-	-	导	III C
	黄铁矿	445	555	-	<90	导	III C
	锆石	305	360	92~123	5~10	导	III C
化学药品	硬脂酸锌	熔融	315	-	8~15	非	III B
	萘	熔融	575	28~38	30~100	非	III B
	蒽	熔融升华	505	29~39	40~50	非	III B
	己二酸	熔融	580	65~90	-	非	III B
	苯二（甲）酸	熔融	650	61~83	80~100	非	III B
	无水苯二（甲）酸（粗制品）	熔融	605	52~71	-	非	III B
	苯二甲酸腈	熔融	>700	37~50	-	非	III B
	无水马来酸（粗制品）	熔融	500	82~113	-	非	III B
	醋酸钠酯	熔融	520	51~70	5~8	非	III B
	结晶紫	熔融	475	46~70	15~30	非	III B
	四硝基咔唑	熔融	395	92~123	-	非	III B
	二硝基甲酚	熔融	340	-	40~60	非	III B
	阿司匹林	熔融	405	31~41	60	非	III B
	肥皂粉	熔融	575	-	80~100	非	III B
	青色燃料	350	465	-	300~500	非	III B
	萘酚燃料	395	415	133~184	-	非	III B
合成树脂	聚乙烯	熔融	410	26~35	30~50	非	III B
	聚丙烯	熔融	430	25~35	-	非	III B
	聚苯乙烯	熔融	475	27~37	40~60	非	III B
	苯乙烯（70%）与丁二烯（30%）粉状聚合物	熔融	420	27~37	-	非	III B
	聚乙烯醇	熔融	450	42~55	5~10	非	III B
	聚丙烯腈	熔融炭化	505	35~55	5~7	非	III B
	聚氨酯（类）	熔融	425	46~63	50~100	非	III B
	聚乙烯四肽	熔融	480	52~71	<200	非	III B
	聚乙烯氮戊环酮	熔融	465	42~58	10~15	非	III B
	聚氯乙烯	熔融炭化	595	63~86	4~5	非	III B
	氯乙烯（70%）与苯乙烯（30%）粉状聚合物	熔融炭化	520	44~60	30~40	非	III B
	酚醛树脂（酚醛清漆）	熔融炭化	520	36~40	10~20	非	III B
	有机玻璃粉	熔融炭化	485	-	-	非	III B
天然树脂	骨胶（虫胶）	沸腾	475	-	20~50	非	III B
	硬质橡胶	沸腾	360	36~49	20~30	非	III B
	软质橡胶	沸腾	425	-	80~100	非	III B
	天然树脂	熔融	370	38~52	20~30	非	III B
	蛄钯树脂	熔融	330	30~41	20~50	非	III B
	松香	熔融	325	-	50~80	非	III B
沥青蜡类	硬蜡	熔融	400	26~36	80~50	非	III B
	绕组沥青	熔融	620	-	50~80	非	III B
	硬沥青	熔融	620	-	50~150	非	III B
	烧焦油沥青	熔融	580	-	-	非	III B
农产品	裸麦粉	325	415	67~93	30~50	非	III B
	裸麦谷物粉（未处理）	305	430	-	50~100	非	III B
	裸麦筛落粉（粉碎品）	305	415	-	30~40	非	III B
	小麦粉	炭化	410	-	20~40	非	III B
	小麦谷物粉	290	420	-	15~30	非	III B
	小麦筛落粉（粉碎品）	290	410	-	3~5	非	III B
	乌麦、大麦、谷物粉	270	440	-	50~150	非	III B
	筛米糠	270	420	-	50~150	非	III B
	玉米淀粉	炭化	410	-	2~30	非	III B
	马铃薯粉	炭化	430	-	60~80	非	III B
	布丁粉	炭化	395	-	10~20	非	III B
	糊精粉		400	71~99	20~30	非	III B
	砂糖粉	熔融	360	77~107	20~40	非	III B
	乳糖 lactose	熔融	450	83~115	-	非	III B
纤维鱼粉	可可子粉（脱脂品）	245	460	-	30~40	非	III B
	咖啡粉（精致品）	收缩	600	-	40~80	非	III B
	啤酒麦芽粉	285	405	-	100~500	非	III B
	紫芷蓿	280	480	-	200~500	非	III B
	亚麻粕粉	285	470	-	-	非	III B
	菜种渣粉	炭化	465	-	400~500	非	III B
	鱼粉	炭化	485	-	80~100	非	III B
	烟草纤维	290	485	-	50~100	非	III A
	木棉纤维	385	-	-	-	非	III A
	人造短纤维	305	-	-	-	非	III A
	亚硫酸盐纤维	380	-	-	-	非	III A
	木质纤维	250	445	-	40~80	非	III A
	纸纤维	360	-	-	-	非	III A
	椰子粉	280	450	-	100~200	非	III B
	软木粉	325	460	44~59	30~40	非	III B
	针叶树（松）粉	325	440	-	70~150	非	III B
	硬木（丁钠橡胶）粉	315	420	-	70~100	非	III B
燃料	泥煤粉（堆积）	260	450	-	60~90	导	III C
	褐粉煤（生褐粉）	260	450	49~68	2~3	非	III B
	褐煤粉	230	185	-	3~7	导	III C
	有烟煤粉	235	595	41~57	5~11	导	III C
	瓦斯煤粉	225	580	35~48	5~10	导	III C
	焦炭用煤粉	280	610	33~45	5~10	导	III C
	贫煤粉	285	680	34~45	5~7	导	III C
	无烟煤粉	〉430	〉600	-	100~130	导	III C
	木炭粉（硬质）	340	595	39~52	1~2	导	III C
	泥煤焦炭粉	360	615	40~54	1~2	导	III C
	褐煤焦炭粉	235	-	-	4~5	导	III C
	煤焦炭粉	430	〉750	37~50	4~5	导	III C

注：III A 级为可燃性飞絮；III B 级为非导电性粉尘；III C 级为导电性粉尘。

电动机概述

额定功率：0.55 ~ 90 kW
机座号：80 ~ 280
电压与频率：支持多种电压与频率
冷却方式：IC411
隔爆标志：Ex tD A21 IP65 T130℃ 防护等级：IP65
绝缘系统：F级
注油装置：机座号280电机标配环境温度：-15 ℃ ~ +40 ℃
海拔高度：不超过1000米

贝得系列高效粉尘防爆型三相异步电动机是全封闭、自扇冷高效电动机，该系列产品效率满足 GB18613-2012 能效等级 2 级标准要求。该系列产品引用西门子设计技术，具有性能优良，使用安全可靠，振动小、噪声低等特点，并且符合环保要求；其生产设备采用先进的数控机床设备、引用西门子先进的绝缘结构设计以及制造工艺，采用优质的冷轧硅钢片以及经过严格质量检测与控制的高品质轴承。

贝得粉尘防爆电机可用于粮食或饲料加工、木材加工、面粉加工或储存，以及金属、化学药品、合成树脂、农产品、各种纤维、燃料等等可燃性粉尘场所。具体粉尘种类见“粉尘特性举例”，但该电机不适用于瓦斯和/或可燃性粉尘引起危险的煤矿井下以及煤矿地面装置用电气设备，也不适用于不需要大气中的氧即可燃烧的炸药粉尘或自燃物质（如磷粉）。

贝得粉尘防爆电动机防爆性能符合GB 12476.1-2013 《可燃性粉尘环境用电气设备第1部分：通用要求》和GB 12476.5-2013《可燃性粉尘环境用电气设备第5部分：外壳保护型“tD”》的规定，适用爆炸性粉尘环境的21区，22区。

噪声

噪声值根据 DIN EN ISO 1680 标准在噪音室测得。表面声压级噪声Lpfa 计算表示单位为 dB（A）。声压级噪声的空间平均值是在其测量面上测得的。测量面是距离电机1米的测量包络面。声功率级噪声用 LWA 来表示，单位为 dB（A）。噪音值见选型数据表，选型数据表中的噪声值仅适用于全封闭自扇冷却（冷却方式：IC411）。电动机在 50 Hz 电源供电空载运行时，噪音容差为 +3 dB。当在 60 Hz 电源下空载运行时，噪音容差大约为+4 dB。

振动

所有电动机转子都使用半键按照 A 级（标准）振动等级进行动态平衡。电动机在空载时测得振动速度有效值不超过下表中的 A 级所列值。电机还可选择B级振动等级设计。

振动等级	安装方式	56 ≤ FS ≤ 132		160 ≤ FS ≤ 280		280 < FS ≤ 355
振动等级	安装方式	振动速度 (mm/s)	振动加速度 (mm/s²)	振动速度 (mm/s)	振动加速度 (mm/s²)	振动速度 (mm/s)	振动加速度 (mm/s²)
A	自由悬置	1.6	2.5	2.2	3.5	2.8	4.4
A	刚性安装	1.3	2.0	1.8	2.8	2.3	3.6
B	自由悬置	0.7	1.1	1.1	1.7	1.8	2.8
B	刚性安装	-	-	0.9	1.4	1.5	2.4

铭牌示例

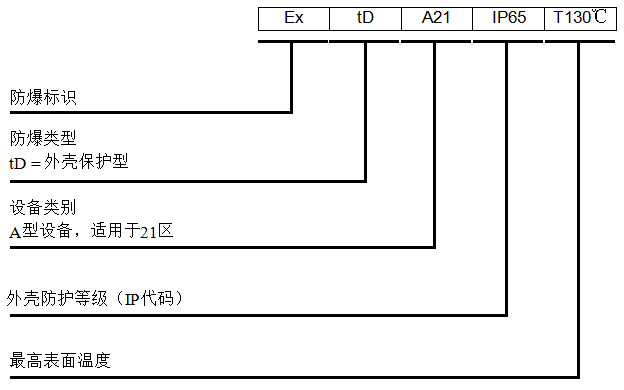

防爆标志

安装结构型式

结构型式	机座带底脚，端盖无法兰
安装型式	IM B3 FS 80 ~355	IM B6 FS 80 ~315		IM B7 FS80 ~ 315	IM B8 FS 80 ~315	IM V5^① FS 80 ~ 315		IM V6^② FS 80 ~ 315
示意图
电动机订货号第14位号上对应的字母	A	T		U	V	C		D
结构型式	机座不带底脚，端盖有法兰				机座带底脚，端盖有法兰
安装型式	IM B5 FS 80 ~ 315	IM V1^① FS 80 ~ 355		IM V3^② FS 80 ~ 315	IM B35 FS 80 ~ 355	IM V15^① FS80~315		IM V35^② FS80~315
示意图
电动机订货号第14位号上对应的字母	F	G		H	J	W		Y
结构型式	机座不带底脚，端盖有标准小法兰						机座带底脚，端盖有标准小法
安装型式	IM B14 FS 80 ~ 160		IM V18^① FS80~160		IM V19^② FS80~160		IM B34 FS 80 ~ 160
示意图
电动机订货号第 14 位号上对应的字母	K		M		L		N

注：^①室外使用时推荐使用护罩（选件号 H00）；^②当户外安装时，推荐对电机轴采取防护措施，避免水直接喷射到电机轴上。

轴承选型

1MT0013 系列电动机标准配置深沟球轴承，这些轴承是密封的或可再润滑型的。

FS80 ~ 160 范围的电动机驱动端与非驱动端轴承浮动；FS180 ~ 280 电动机驱动端轴承浮动，非驱动端轴承固定。

标准配置的轴承可以承受一定的悬臂力，当电动机轴端承受的悬臂力较大时，可以考虑选择增强悬臂力的轴承设计（选件号： L22）。

机座号	极数	标准配置		选项配置
		水平/竖直安装		增强悬臂力的设计（选项代码L22）
		驱动端轴承	非驱动端轴承	驱动端轴承	非驱动端轴承
80	2,4,6	6204 2RZ C3	6204 2RZ C3	-	-
90	2,4,6	6205 2RZ C3	6205 2RZ C3	-	-
100	2,4,6,8	6206 2RZ C3	6206 2RZ C3	6306 2RZ C3	6206 2RZ C3
112	2,4,6,8	6206 2RZ C3	6206 2RZ C3	6306 2RZ C3	6206 2RZ C3
132	2,4,6,8	6208 2RZ C3	6208 2RZ C3	6308 2RZ C3	6208 2RZ C3
160	2,4,6,8	6209 2RZ C3	6209 2RZ C3	6309 2RZ C3	6209 2RZ C3
180	2,4,6,8	6310 2RZ C3	6310 2RZ C3	NU310 C3	6310 2RZ C3
200	2,4,6,8	6312 2RZ C3	6312 2RZ C3	NU312 C3	6312 2RZ C3
225	2,4,6,8	6313 2RZ C3	6313 2RZ C3	NU313 C3	6313 2RZ C3
250	2,4,6,8	6315 C3	6315 C3	NU315 C3	6315 C3
280	2,4,6,8	6317 C3	6317 C3	NU317 C3	6317 C3

润滑脂寿命和再润滑周期

对于不可再润滑的轴承，其润滑脂寿命与轴承寿命相当。但是，这只能是在电机严格按照本样本中规定的技术数据运行。

对于以规定间隔再润滑的电机，轴承寿命可以延长，从而补偿不利因素，诸如温度、安装条件、转速、轴承规格和机械载荷造成的影响。

润滑脂寿命和再润滑周期（电动机水平安装）
机座号	极数	润滑脂寿命CT 40 ºC^①
持久润滑型轴承的润滑脂
80 ~ 160	2，4，6，8	20000 或（or） 40000^②
可再润滑型轴承的润滑脂
180 ~ 250	2	4000 小时（h）
180 ~ 250	4，6，8	8000 小时（h）
280	2	3000 小时（h）
280	4，6，8	5000 小时（h）

注：^①当环境温度每升高 10 ºC，润滑脂寿命以及再润滑时间缩短一半；^②40000 小时适用于电动机水平安装，且轴不受额外的轴向力影响。

当电动机在非正常的条件下运行时，轴承的寿命会缩短。如下面几种情况：

当电动机的运行速度高于额定速度时，由于电动机的振动增大，使得轴承受到额外的径向力和轴向力，导致其寿命减少；
当环境或设备等因素引起电动机振动加大时，同样轴承也会因此受到额外的径向力和轴向力，而导致其寿命减少；
当环境温度每升高 10ºC，润滑脂寿命以及再润滑时间缩短一半。

接线盒技术参数

机座号	主接线端子数	接线螺钉螺纹	引接线最大截面积(mm²)	外接电缆直径 (mm) max. ~ min.	进线孔尺寸	最多容纳辅助端子数
80	6	M4	1.5	13~18	M25x1.5+M16x1.5	12
90		M4	1.5	13~18	M25x1.5+M16x1.5	12
100		M4	4	18~25	M32x1.5+M32x1.5	12
112			4
132			6
160		M5	16	22~32	M40x1.5+M40x1.5	14
180		M5	16	22~32	M40x1.5+M40x1.5	14
200		M6	25	32~38	M50x1.5+M50x1.5	14
225		M8	35	32~38	M50x1.5+M50x1.5	14
250		M10	120	37~44	M63x1.5+M63x1.5	14
280		M10	120	37~44	M63x1.5+M63x1.5	14

辅助端子进线孔尺寸	允许外接电缆直径范围（mm)	允许电缆的芯数范围	引接线(导体)标称截面积(mm²)
M16 x 1.5	8-11	2-7	1 mm2
M20 x 1.5	11-14.3	8-10	1 mm2
M27 x 2	13-20.2	12-27	1 mm2

注意：

电力电缆建议使用 YJV（GB/17206）交联聚乙烯绝缘及聚氯乙烯护套 3+1 铜芯电缆。
弱电信号控制电缆建议使用 KVV（GB/T9330）聚氯乙烯绝缘聚乙烯护套铜芯截面1mm²的多芯控制电缆。
加热带线路为强电信号控制 , 请使用 KVV 铜芯截面 2 × 1mm²的控制电缆单独进线。
如果使用电缆直径不在防爆葛兰线径范围内 , 电机将失去防爆性能。
如果需要使用铠装葛兰需特殊询价。

电气特性

额定输出

贝得电动机的额定功率是指电动机在连续运行的情况下 S1（IEC 60034-1），此时周围环境温度为 -15 ºC ~ 40 ºC，海拔高度不超过 1000 m。

电压、频率

IEC 60034-1 将电压和频率的偏差分为 A 类（电压偏差 ±5%，频率偏差 ±2%）和 B 类（电压偏差 ±10%，频率偏差 +3% / -5 %）。电动机均能够在 A 类和 B 类提供额定转矩。在 A 类中，温度比正常运行下温度大约提升 10 K。

标准 60034-1	类别 A	类别 B
电压偏差	±5 %	±10 %
频率偏差	±2 %	+3 % / -5 %
根据标准，不推荐电动机在 B 类情况下长时间运行

电气数据公差

效率η
Prated> ≤ 150 kW:-0.15 x (1 – η)
Prated > 150 kW:-0.10 x (1 – η)
效率η为小于 1 的值
功率因数：(1 – cos φ) / 6
最小绝对值：0.02
最大绝对值：0.07
转差率：±20%（电动机的偏差 < 1kW± 30% 时是允许的）
堵转电流：+20 %
堵转转矩：-15 % ~ +25 %
最大转矩：-10 %
转动惯量：±10 %

MLFB介绍

选型技术数据表

机座号	额定功率	型号	额定转速	效率—参照 GB18613-2012 效率等级 3				额定转矩	起动电流	起动转矩	最大转矩	转动惯量	噪音^①	噪音^①	重量
	额定功率		额定转速	效率	效率	功率因数	额定电流	额定转矩	起动电流	起动转矩	最大转矩	转动惯量	噪音^①	噪音^①	重量
	kW		rpm	%	%		A	Nm	直接起动对额定转矩（电流）的倍数			kgm²	dB(A)	dB(A)	Kg
3000rpm 2- pole 220VD380VY 50HZ
80M	0.75	1MT0013-0DA22-1 ×××	2835	80.7	82.9	0.86	1.64	2.5	6.0	2.4	3.0	0.00208	51	62	17.5
80M	1.1	1MT0013-0DA32-1 ×××	2870	82.7	84.0	0.83	2.45	3.7	6.5	2.4	3.4	0.00154	51	62	19
90S	1.5	1MT0013-0EA02-1 ×××	2900	84.2	84.8	0.86	3.15	4.9	6.5	2.0	3.4	0.00276	55	67	24
90L	2.2	1MT0013-0EA42-1 ×××	2910	85.9	87.2	0.88	4.4	7.2	7.5	2.3	3.6	0.00356	55	67	29
100L	3	1MT0013-1AA42-1 ×××	2875	87.1	88.3	0.87	6	10.0	7.8	2.6	3.6	0.00462	62	74	40
3000rpm 2- pole 380VD/660VY 50HZ
112M	4	1MT0013-1BA23-3 ×××	2925	88.1	89.6	0.90	7.7	13.1	7.8	2.6	3.6	0.0088	65	77	47
132S	5.5	1MT0013-1CA03-3 ×××	2930	89.2	90.2	0.89	10.5	17.9	7.5	2.3	3.6	0.0185	67	79	64
132S	7.5	1MT0013-1CA13-3 ×××	2925	90.1	91.5	0.90	14.1	24.5	7.5	2.3	3.6	0.0232	67	79	70
160M	11	1MT0013-1DA23-3 ×××	2935	91.2	92.0	0.89	20.5	35.8	7.5	2.3	2.5	0.039	69	81	100
160M	15	1MT0013-1DA33-3 ×××	2930	91.9	92.6	0.89	28	48.9	7.5	2.4	3.4	0.0472	69	81	109
160L	18.5	1MT0013-1DA43-3 ×××	2940	92.4	93.0	0.89	34	60.1	7.8	2.4	3.4	0.0577	69	81	131
180M	22	1MT0013-1EA23-3 ×××	2950	92.7	93.0	0.89	40.5	71.2	7.8	2.4	3.4	0.077	70	83	171
200L	30	1MT0013-2AA43-3 ×××	2955	93.3	93.4	0.87	56	97.0	7.8	2.4	3.4	0.133	71	84	238
200L	37	1MT0013-2AA53-3 ×××	2955	93.7	93.9	0.89	67	120	7.8	2.4	3.4	0.152	71	84	271
225M	45	1MT0013-2BA23-3 ×××	2960	94.0	94.3	0.89	82	145	7.8	2.4	3.2	0.254	72	85	340
250M	55	1MT0013-2CA23-3 ×××	2975	94.3	94.1	0.89	100	177	7.8	2.4	3.2	0.443	75	89	434
280S	75	1MT0013-2DA03-3 ×××	2975	94.7	94.8	0.89	135	241	7.2	2.4	3.0	0.78	77	91	540
280M	90	1MT0013-2DA23-3 ×××	2975	95.0	95.3	0.90	160	289	7.2	2.4	3.4	0.95	77	91	595

机座号	额定功率	型号	额定转速	效率—参照 GB18613-2012 效率等级 3				额定转矩	起动电流	起动转矩	最大转矩	转动惯量(J)	噪音^①	噪音^①	重量
	额定功率		额定转速	效率	效率	功率因数	额定电流	额定转矩	起动电流	起动转矩	最大转矩	转动惯量(J)	噪音^①	噪音^①	重量
	kW		rpm	%	%		A	Nm	直接起动对额定转矩（电流）的倍数			kgm²	dB(A)	dB(A)	Kg
3000rpm 2- pole 220VD380VY 50HZ
80M	0.75	1MT0013-0DA22-1 ×××	2835	80.7	82.9	0.86	1.64	2.5	6.0	2.4	3.0	0.00208	51	62	17.5
80M	1.1	1MT0013-0DA32-1 ×××	2870	82.7	84.0	0.83	2.45	3.7	6.5	2.4	3.4	0.00154	51	62	19
90S	1.5	1MT0013-0EA02-1 ×××	2900	84.2	84.8	0.86	3.15	4.9	6.5	2.0	3.4	0.00276	55	67	24
90L	2.2	1MT0013-0EA42-1 ×××	2910	85.9	87.2	0.88	4.4	7.2	7.5	2.3	3.6	0.00356	55	67	29
100L	3	1MT0013-1AA42-1 ×××	2875	87.1	88.3	0.87	6	10.0	7.8	2.6	3.6	0.00462	62	74	40
3000rpm 2- pole 380VD/660VY 50HZ
112M	4	1MT0013-1BA23-3 ×××	2925	88.1	89.6	0.90	7.7	13.1	7.8	2.6	3.6	0.0088	65	77	47
132S	5.5	1MT0013-1CA03-3 ×××	2930	89.2	90.2	0.89	10.5	17.9	7.5	2.3	3.6	0.0185	67	79	64
132S	7.5	1MT0013-1CA13-3 ×××	2925	90.1	91.5	0.90	14.1	24.5	7.5	2.3	3.6	0.0232	67	79	70
160M	11	1MT0013-1DA23-3 ×××	2935	91.2	92.0	0.89	20.5	35.8	7.5	2.3	2.5	0.039	69	81	100
160M	15	1MT0013-1DA33-3 ×××	2930	91.9	92.6	0.89	28	48.9	7.5	2.4	3.4	0.0472	69	81	109
160L	18.5	1MT0013-1DA43-3 ×××	2940	92.4	93.0	0.89	34	60.1	7.8	2.4	3.4	0.0577	69	81	131
180M	22	1MT0013-1EA23-3 ×××	2950	92.7	93.0	0.89	40.5	71.2	7.8	2.4	3.4	0.077	70	83	171
200L	30	1MT0013-2AA43-3 ×××	2955	93.3	93.4	0.87	56	97.0	7.8	2.4	3.4	0.133	71	84	238
200L	37	1MT0013-2AA53-3 ×××	2955	93.7	93.9	0.89	67	120	7.8	2.4	3.4	0.152	71	84	271
225M	45	1MT0013-2BA23-3 ×××	2960	94.0	94.3	0.89	82	145	7.8	2.4	3.2	0.254	72	85	340
250M	55	1MT0013-2CA23-3 ×××	2975	94.3	94.1	0.89	100	177	7.8	2.4	3.2	0.443	75	89	434
280S	75	1MT0013-2DA03-3 ×××	2975	94.7	94.8	0.89	135	241	7.2	2.4	3.0	0.78	77	91	540
280M	90	1MT0013-2DA23-3 ×××	2975	95.0	95.3	0.90	160	289	7.2	2.4	3.4	0.95	77	91	595

注：^①当电动机在50Hz电源供电空载运行时，噪音容差为+3dB。当在60Hz 电源下空载运行时，噪音容差为+4dB。

机座号	额定功率	型号	额定转速	效率—参照 GB18613-2012 效率等级 3				额定转矩	起动电流	起动转矩	最大转矩	转动惯量(J)	噪音^①	噪音^①	重量
	额定功率		额定转速	效率 (50HZ)4/4	效率 (50HZ)3/4	功率因数	额定电流	额定转矩	起动电流	起动转矩	最大转矩	转动惯量(J)	噪音^①	噪音^①	重量
	kW		rpm	%	%		A	Nm	直接起动对额定转矩（电流）的倍数			kgm²	dB(A)	dB(A)	Kg
1500rpm 4- pole 220VD/380VY 50HZ
80M	0.55	1MT0013-0DB22-1 ×××	1440	80.8	81.8	0.76	1.36	3.6	5.5	2.2	3.2	0.0216	45	56	18.0
80M	0.75	1MT0013-0DB32-1 ×××	1445	82.5	82.9	0.75	1.84	5.0	6.0	2.7	3.7	0.0025	45	56	19.0
90S	1.1	1MT0013-0EB02-1 ×××	1430	84.1	85.1	0.79	2.5	7.3	6.5	2.7	3.7	0.00389	47	59	24
90L	1.5	1MT0013-0EB42-1 ×××	1440	85.3	86.0	0.79	3.4	9.9	6.5	2.7	3.8	0.00499	47	59	28
100L	2.2	1MT0013-1AB42-1 ×××	1445	86.7	87.1	0.82	4.7	14.5	8.3	3.7	4.6	0.01125	52	64	43
100L	3	1MT0013-1AB52-1 ×××	1450	87.7	88.1	0.82	6.3	19.8	8.3	3.7	4.6	0.01313	52	64	47
1500rpm 4- pole 380VD/660VY 50HZ
112M	4	1MT0013-1BB23-3 ×××	1450	88.6	89.6	0.82	8.4	26.3	8.3	3.7	4.6	0.0149	53	65	52
132S	5.5	1MT0013-1CB03-3 ×××	1455	89.6	90.9	0.84	11.1	36.1	7.8	2.4	3.8	0.0285	59	71	71
132M	7.5	1MT0013-1CB23-3 ×××	1455	90.4	91.7	0.85	14.8	49.2	7.8	2.4	3.8	0.0356	59	71	82
160M	11	1MT0013-1DB23-3 ×××	1460	91.4	92.4	0.86	21.5	72.0	7.8	2.4	3.8	0.0648	61	73	113
160L	15	1MT0013-1DB43-3 ×××	1460	92.1	92.9	0.86	29	98.1	7.8	2.6	3.8	0.0811	61	73	131
180M	18.5	1MT0013-1EB23-3 ×××	1470	92.6	93.0	0.83	36.5	120	7.8	2.6	3.6	0.126	63	76	172
180L	22	1MT0013-1EB43-3 ×××	1470	93.0	93.7	0.83	43.5	143	7.8	2.6	3.6	0.146	63	76	192
200L	30	1MT0013-2AB43-3 ×××	1470	93.6	94.3	0.84	58	195	7.8	2.6	3.6	0.22	63	76	252
225S	37	1MT0013-2BB03-3 ×××	1478	93.9	94.1	0.83	72	239	8.3	3.3	3.6	0.461	65	78	314
225M	45	1MT0013-2BB23-3 ×××	1478	94.2	94.2	0.85	85	291	8.3	3.3	3.6	0.479	65	78	343
250M	55	1MT0013-2CB23-3 ×××	1482	94.6	95.0	0.86	103	354	7.6	2.6	3.3	0.82	66	79	454
280S	75	1MT0013-2DB03-3 ×××	1485	95.0	95.3	0.86	139	482	7.6	2.6	3.0	1.31	66	80	550
280M	90	1MT0013-2DB23-3 ×××	1485	95.2	95.6	0.87	165	579	7.6	2.6	3.0	1.69	66	80	665

注：^①当电动机在50Hz电源供电空载运行时，噪音容差为+3dB。当在60Hz 电源下空载运行时，噪音容差为+4dB。

机座号	额定功率	型号	额定转速	效率—参照 GB18613-2012 效率等级 3				额定转矩	起动电流	起动转矩	最大转矩	转动惯量(J)	噪音^①	噪音^①	重量
	额定功率		额定转速	效率 (50HZ)4/4	效率 (50HZ)3/4	功率因数	额定电流	额定转矩	起动电流	起动转矩	最大转矩	转动惯量(J)	噪音^①	噪音^①	重量
	kW		rpm	%	%		A	Nm	直接起动对额定转矩（电流）的倍数			kgm²	dB(A)	dB(A)	Kg
1000rpm 6- pole 220VD/380VY 50HZ
80M	0.55	1MT0013-0DC32-1 ×××	935	77.2	77.5	0.67	1.62	5.6	5.0	2.7	3.4	0.0031	44	55	21
90S	0.75	1MT0013-0EC02-1 ×××	940	78.9	80.3	0.70	2.05	7.6	5.0	2.4	3.2	0.00436	45	57	26
90L	1.1	1MT0013-0EC42-1 ×××	945	81.0	81.6	0.69	3	11.1	5.5	2.7	3.5	0.00513	45	57	29
100L	1.5	1MT0013-1AC42-1 ×××	945	82.5	84.1	0.74	3.75	15.2	5.5	2.7	3.5	0.01136	49	61	43
112M	2.2	1MT0013-1BC22-1 ×××	945	84.3	86.1	0.74	5.4	22.2	6.0	2.7	3.4	0.01451	53	65	50
132S	3	1MT0013-1CC02-1 ×××	965	85.6	86.6	0.75	7.1	29.7	6.0	2.7	4.0	0.02666	57	69	68
1000rpm 6- pole 380VD/660VY 50HZ
132M	4	1MT0013-1CC23-3 ×××	955	86.8	88.5	0.75	9.3	40.0	6.0	2.3	3.4	0.0305	57	69	76
132M	5.5	1MT0013-1CC33-3 ×××	960	88.0	89.2	0.76	12.5	54.7	6.5	2.3	4.0	0.0413	57	69	87
160M	7.5	1MT0013-1DC23-3 ×××	965	89.1	90.4	0.78	16.4	74.2	6.5	2.3	3.6	0.126	61	73	112
160L	11	1MT0013-1DC43-3 ×××	970	90.3	90.3	0.77	24	108	7.0	2.3	3.6	0.1717	61	73	139
180L	15	1MT0013-1EC43-3 ×××	975	91.2	92.1	0.80	31	147	7.0	2.3	3.0	0.185	59	73	175
200L	18.5	1MT0013-2AC43-3 ×××	978	91.7	92.5	0.80	38.5	181	7.0	2.3	3.0	0.284	59	73	230
200L	22	1MT0013-2AC53-3 ×××	978	92.2	93.1	0.80	45.5	215	7.0	2.4	3.0	0.327	59	73	246
225M	30	1MT0013-2BC23-3 ×××	982	92.9	93.9	0.83	59	292	7.6	2.4	3.0	0.71	60	74	340
250M	37	1MT0013-2CC23-3 ×××	985	93.3	94.1	0.84	72	359	7.6	2.4	3.0	1.03	62	76	438
280S	45	1MT0013-2DC03-3 ×××	985	93.7	94.5	0.84	87	436	7.8	3.0	3.0	1.4	64	78	505
280M	55	1MT0013-2DC23-3 ×××	988	94.1	94.6	0.84	106	532	7.8	3.0	3.0	1.7	64	78	565

注：^① 当电动机在50Hz电源供电空载运行时，噪音容差为+3dB。当在60Hz 电源下空载运行时，噪音容差为+4dB。

机座号	额定功率	型号	额定转速	效率—参照 GB18613-2012 效率等级 3				额定转矩	起动电流	起动转矩	最大转矩	转动惯量(J)	噪音^①	噪音^①	重量
	额定功率		额定转速	效率 (50HZ)4/4	效率 (50HZ)3/4	功率因数	额定电流	额定转矩	起动电流	起动转矩	最大转矩	转动惯量(J)	噪音^①	噪音^①	重量
	kW		rpm	%	%		A	Nm	直接起动对额定转矩（电流）的倍数			kgm²	dB(A)	dB(A)	Kg
750rpm 8-pole 220VD/380VY 50HZ
132S	2.2	1MT0013-1CD02-1 ×××	725	81.9	82.6	0.73	5.6	29.0	6.0	2.4	3.0	0.039	51	64	60
132M	3	1MT0013-1CD22-1 ×××	725	83.5	84.5	0.74	7.4	39.5	6.0	2.4	3.0	0.054	51	64	74
750rpm 8-pole 380VD/660VY 50HZ
160M	4	1MT0013-1DD23-3 ×××	728	84.8	86.4	0.74	9.7	52.5	5.5	1.7	2.8	0.092	55	68	93
160M	5.5	1MT0013-1DD33-3 ×××	732	86.2	87.1	0.74	13.1	71.8	6.0	1.7	3.0	0.124	55	68	104
160L	7.5	1MT0013-1DD43-3 ×××	732	87.3	88.3	0.74	17.6	97.8	6.0	1.8	3.0	0.16	55	68	121
180L	11	1MT0013-1ED43-3 ×××	725	88.6	89.9	0.74	25.5	145	5.5	2.0	3.0	0.255	60	73	197
200L	15	1MT0013-2AD53-3 ×××	728	89.6	90.2	0.73	35	197	6.5	2.3	3.5	0.411	61	74	261
225S	18.5	1MT0013-2BD03-3 ×××	735	90.1	90.9	0.75	41.5	240	5.9	2.0	3.0	0.592	58	72	281
225M	22	1MT0013-2BD23-3 ×××	732	90.6	91.5	0.75	49	287	5.9	2.0	2.5	0.609	58	72	305
250M	30	1MT0013-2CD23-3 ×××	735	91.3	92.1	0.79	63	390	6.5	2.0	3.0	1.027	67	80	401
280S	37	1MT0013-2DD03-3 ×××	736	91.8	92.8	0.79	78	480	5.5	1.7	2.5	1.41	69	82	470
280M	45	1MT0013-2DD23-3 ×××	738	92.2	93.1	0.80	93	582	6.0	1.8	2.5	1.76	69	82	570

注：^①当电动机在50Hz电源供电空载运行时，噪音容差为+3dB。当在60Hz 电源下空载运行时，噪音容差为+4dB。

选件

选件号	描述	应用范围
电压和频率
1MT0013- ×××× 2-1 ×××	220VD / 380VY 50Hz；440VY 60Hz（60Hz 输出)	FS80-280
1MT0013- ×××× 3-3 ×××	380VD / 660VY 50Hz；440VD 60Hz（60Hz 输出 )	FS80-280
1MT0013- ×××× 2-2 ×××	230VD / 400VY 50Hz；460VY 60Hz（60Hz 输出)	FS80-280
1MT0013- ×××× 3-4 ×××	400VD / 690VY 50Hz；460VD 60Hz（60Hz 输出 )	FS80-280
1MT0013- ×××× 2-3 ×××	240VD / 415VY 50Hz	FS80-280
1MT0013- ×××× 3-5 ×××	415VD 50Hz	FS80-280
M1C	440VY 60Hz（60Hz 输出 )	FS80-280
M1D	440VD 60Hz（60Hz 输出 )	FS80-280
M1E	460VY 60Hz（60Hz 输出 )	FS80-280
M1F	460VD 60Hz（60Hz 输出 )	FS80-280
M2C	440VY 60Hz（50Hz 输出 )	FS80-280
M2D	440VD 60Hz（50Hz 输出 )	FS80-280
M2E	460VY 60Hz（50Hz 输出 )	FS80-280
M2F	460VD 60Hz（50Hz 输出 )	FS80-280
绕组保护
1MT0013- ×××××-×× A ×	无绕组保护	FS80-280
1MT0013- ×××××-×× B ×	三个 PTC 热敏电阻用于跳闸，需用 2 个辅助接线端子	FS80-280
1MT0013- ×××××-×× C ×	六个 PTC 热敏电阻用于报警和跳闸，需用 4 个辅助接线端子	FS80-280
1MT0013- ×××××-×× H ×	三个 PT100 传感器监测绕组温度，需用 6 个辅助端子	FS100-280
1MT0013- ×××××-×× J ×	六个 PT100 传感器监测绕组温度，需用 12 个辅助端子	FS100-280
N10	H 级绝缘系统（180 ºC）180 ºC (H)	FS80-280
Q04	220V 防潮加热带	FS80-280
接线盒
R10 ^①	接线盒旋转 90 度，出线口朝驱动端	FS132-280
R11	接线盒旋转 90 度，出线口朝非驱动端	FS80-280
R12	接线盒旋转 180 度	FS80-280
R15	配备一个金属葛兰和一个金属闷盖1	FS80-280
轴承
Q72	两个 PT100 传感器监测轴承温度	FS180-280
L81	其他进口品牌轴承	FS80-280
L80	SKF 轴承	FS80-280
L22 ^②	增强悬臂力	FS100-280
L23 ^③	再润滑装置	FS160-250
L20	驱动端轴承固定	FS80-160
机械防护
H00 ^④	防雨帽	FS80-280
H70	第二外部接地2nd External grounding	FS80-280
铭牌和测试报告
B80	例行检测报告	FS80-280
油漆
S01	不喷面漆，仅有底漆	FS80-280
W88	符合腐蚀性使用环境 W 和 WF1 的油漆（JB5275.91）	FS80-280
包装
B90	包装（FS80~132 电动机采用纸箱包装，FS160~280 电动机采用木箱包装）	FS80-280

注：^① 选择此项时需留意安装环境，请确认进线孔前方有足够的空间用于接入电缆；^②FS100和FS112不能选L22+L20复合选项;^③ 对于FS280加排油装置是标配；^④ 仅适用于IMV1、IMV5、IMV15、IMV18安装结构型式。

外形尺寸

IM B3安装结构型式

IM B35 安装结构型式

机座号	订货号MLFB 1MT0013	极数	尺寸及公差 /mm Dimension and toleranc
			A	B	C		D		E		F		GA	H
			A	B	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	GA	基本尺寸
80M	0DA2, 0DA3, 0DB2,0DB3, 0DC3	2,4,6	125	100	50	±1.5	19	＋0.009－0.004	40	±0.31	6	0－ 0.030	21.5	80
90S	0EA0, 0EB0, 0EC0	2,4,6	140	100	56	±1.5	24	＋0.009－0.004	50	±0.31	8	0－ 0.036	27	90
90L	0EA4, 0EB4, 0EC4	2,4,6	140	125	56	±1.5	24	＋0.009－0.004	50	±0.31	8	0－ 0.036	27	90
100L	1AA4, 1AB4, 1AB5,1AC4	2,4,6	160	140	63	±2.0	28	＋0.009－0.004	60	±0.37	8	0－ 0.036	31	100
112M	1BA2, 1BB2, 1BC2	2,4,6	190	140	70	±2.0	28	＋0.009－0.004	60	±0.37	8	0－ 0.036	31	112
132S	1CA0, 1CA1, 1CB0,1CC0, 1CD0	2,4,6,8	216	140	89	±2.0	38	＋0.018＋0.002	80	±0.37	10	0－ 0.036	41	132
132M	1CB2, 1CC2, 1CC3,1CD2	4,6,8	216	178	89	±2.0	38	＋0.018＋0.002	80	±0.37	10	0－ 0.036	41	132
160M	1DA2, 1DA3, 1DB2,1DC2, 1DD2, 1DD3	2,4,6,8	254	210	108	±3.0	42	＋0.018＋0.002	110	±0.43	12	0－ 0.043	45	160
160L	1DA4, 1DB4, 1DC4,1DD4	2,4,6,8	254	254	108	±3.0	42	＋0.018＋0.002	110	±0.43	12	0－ 0.043	45	160
180M	1EA2, 1EB2	2,4	279	241	121	±3.0	48	＋0.018＋0.002	110	±0.43	14	0－ 0.043	51.5	180
180L	1EB4, 1EC4, 1ED4	4,6,8	279	279	121	±3.0	48	＋0.018＋0.002	110	±0.43	14	0－0.043	51.5	180
200L	2AA4, 2AA5, 2AB4,2AC4, 2AC5, 2AD5	2,4,6,8	318	305	133	±3.0	55	＋0.030＋0.011	110	±0.43	16	0－0.043	59	200
225S	2BB0, 2BD0	4,8	356	286	149	±4.0	60	＋0.030＋0.011	140	±0.5	18	0－0.043	64	225
225M	2BA2	2	356	311	149	±4.0	55	＋0.030＋0.011	110	±0.43	16	0－0.043	59	225
225M	2BB2, 2BC2, 2BD2	4,6,8	356	311	149	±4.0	60	＋0.030＋0.011	140	±0.5	18	0－0.043	64	225
250M	2CA2	2	406	349	168	±4.0	60	＋0.030＋0.011	140	±0.5	18	0－0.043	64	250
250M	2CB2, 2CC2, 2CD2	4,6,8	406	349	168	±4.0	65	＋0.030＋0.011	140	±0.5	18	0－0.043	69	250
280S	2DA0	2	457	368	190	±4.0	65	＋0.030＋0.011	140	±0.5	18	0－0.043	69	280
280S	2DB0, 2DC0, 2DD0	4,6,8	457	368	190	±4.0	75	＋0.030＋0.011	140	±0.5	20	0－0.052	79.5	280
280M	2DA2	2	457	419	190	±4.0	65	＋0.030＋0.011	140	±0.5	18	0－0.043	69	280
280M	2DB2, 2DC2, 2DD2	4,6,8	457	419	190	±4.0	75	＋0.030＋0.011	140	±0.5	20	0－0.052	79.5	280

注：此尺寸为 80~280 顶出线、右出线及 80~160 左出线值，当 FS180~280 左出线时见表 2

IM B5安装结构型式

IM B14 安装结构型式

尺寸及公差 /mm Dimension and toleranc
H	K/K'		AB	AC	AD/ AD'	L	AA	BA/ BA' ^①	AF/ AF'	AG	AS	BB1)	BE	HA	LL	DB	EB		ED	AQ	LM	HH	R
极限偏差	基本尺寸	极限偏差	AB	AC	AD/ AD'	L	AA	BA/ BA' ^①	AF/ AF'	AG	AS	BB1)	BE	HA	LL	DB	基本尺寸	极限偏差	ED	AQ	LM	HH	R
0－0.5	10	＋0.360	160	165	145	335	40	50	108	120	70	140	42	10	115	M6x16	32	＋0.300	4	145	385	76	0
0－0.5	10	＋0.360	180	180	155	375	40	50	120	120	70	145	42	10	115	M8x19	40	＋0.300	5	165	425	79	0
0－0.5	10	＋0.360	180	180	155	400	40	50	120	120	70	170	42	10	115	M8x19	40	＋0.300	5	165	450	79	0
0－0.5	12	＋0.430	200	205	180	465	45	50	140	130	75	180	54	12	125	M10x22	50	＋0.300	5	185	515	94	0
0－0.5	12	＋0.430	230	225	193	455	50	55	152	130	75	185	54	15	125	M10x22	50	＋0.300	5	205	505	92	0
0－0.5	12	＋0.430	260	260	213	520	55	70	175	130	75	190	54	15	125	M12x28	70	＋0.300	5	240	570	122	0
0－0.5	12	＋0.430	260	260	213	565	55	70	175	130	75	230	54	15	125	M12x28	70	＋0.300	5	240	615	122	0
0－0.5	15	＋0.430	320	320	255	620	65	75	206	190	100	265	68	20	165	M16x36	100	＋0.500	5	295	680	159	0
0－0.5	15	＋0.430	320	320	255	680	65	75	206	190	100	305	68	20	165	M16x36	100	＋0.500	5	295	740	159	0
0－0.5	15	＋0.430	340	360	275	725	70	85	223	190	100	305	68	22	165	M16x36	100	＋0.500	5	330	785	158	0

IM B5安装结构型式

表 2 Table 2
机座号	BA	BA'	BB
180	55	90	335
200	70	70	360
225	65	90	365
250	80	80	415
280	80	130	485

尺寸及公差 /mm Dimension and toleranc
H	K/K'		AB	AC	AD/ AD'	L	AA	BA/ BA' 1)	AF/ AF'	AG	AS	BB1)	BE	HA	LL	DB	EB		ED	AQ	LM	HH	R
极限偏差	基本尺寸	极限偏差	AB	AC	AD/ AD'	L	AA	BA/ BA' 1)	AF/ AF'	AG	AS	BB1)	BE	HA	LL	DB	基本尺寸	极限偏差	ED	AQ	LM	HH	R
0－0.5	15	＋0.430	340	360	275	765	70	85	223	190	100	345	68	22	165	M16x36	100	＋0.500	5	330	825	158	0
0－0.5	19	＋0.520	380	400	310	815	75	85	250.0	245	110	375	85	25	220	M20x42	100	＋0.500	5	370	875	203	0
0－0.5	19	＋0.520	440	445	330	825	85	95	256	245	110	355	85	34	220	M20x42	125	＋0.500	10	420	885	212	0
0－0.5	19	＋0.520	440	445	330	850	85	95	256	245	110	380	85	34	220	M20x42	100	＋0.500	5	420	910	212	0
0－0.5	19	＋0.520	440	445	330	880	85	95	256	245	110	380	85	34	220	M20x42	125	＋0.500	10	420	940	212	0
0－0.5	24	＋0.520	490	495	380	970	95	105	296	295	130	425	84	40	250	M20x42	125	＋0.500	10	460	1040	260	0
0－0.5	24	＋0.520	490	495	380	970	95	105	296	295	130	425	84	40	250	M20x42	125	＋0.500	10	460	1040	260	0
0－1.0	24	＋0.520	545	545	420	995	105	120	353	295	130	460	84	40	250	M20x42	125	＋0.500	10	520	1065	262	0
0－1.0	24	＋0.520	545	545	420	995	105	120	353	295	130	460	84	40	250	M20x42	125	＋0.500	10	520	1065	262	0
0－1.0	24	＋0.520	545	545	420	1045	105	120	353	295	130	510	84	40	250	M20x42	125	＋0.500	10	520	1115	262	0
0－1.0	24	＋0.520	545	545	420	1045	105	120	353	295	130	510	84	40	250	M20x42	125	＋0.500	10	520	1115	262	0

IM B5 法兰尺寸

IM B5/IM B35 法兰尺寸
机座号	LA1	LA2	LE	M	N	P	T	S	Z
80	10	7	40	165	130	200	3.5	12	4
90	10	7	50	165	130	200	3.5	12	4
100	11	8	60	215	180	250	4	14.5	4
112	11	8	60	215	180	250	4	14.5	4
132	14	10	80	265	230	300	4	14.5	4
160	14	10	110	300	250	350	5	18.5	4
180	14		110	300	250	350	5	18.5	4
200	15		110	350	300	400	5	18.5	4
225	16		110/140	400	350	450	5	18.5	8
250	18		140	500	450	550	5	18.5	8
280	18		140	500	450	550	5	18.5	8

IM 14 法兰尺寸
机座号	LE	M	N	P	T	S	Z
80	40	100	80	120	3	M6	4
90	50	115	95	140	3	M8	4
100	60	130	110	160	3.5	M8	4
112	60	130	110	160	3.5	M8	4
132	80	165	130	200	3.5	M10	4
160	110	215	180	250	4	M12	4

机座号	LE	M	N	P	T	S	Z
80	40	100	80	120	3	M6	4
90	50	115	95	140	3	M8	4
100	60	130	110	160	3.5	M8	4
112	60	130	110	160	3.5	M8	4
132	80	165	130	200	3.5	M10	4
160	110	215	180	250	4	M12	4

机座号	LE	M	N	P	T	S	Z
80	40	100	80	120	3	M6	4
90	50	115	95	140	3	M8	4
100	60	130	110	160	3.5	M8	4
112	60	130	110	160	3.5	M8	4
132	80	165	130	200	3.5	M10	4
160	110	215	180	250	4	M12	4

数字化企业 — 让工业更进一步

1MT0013粉尘防爆电动机

区域的分类

应 用

常见可燃性粉尘特性

电动机概述

噪 声

振 动

铭牌示例

防爆标志

安装结构型式

轴承选型

润滑脂寿命和再润滑周期

接线盒技术参数

注意：

电气特性

额定输出

电压、频率

电气数据公差

MLFB介绍

选型技术数据表

选 件

IM B3安装结构型式

IM B35 安装结构型式

IM B5安装结构型式

IM B14 安装结构型式

IM B5安装结构型式

IM B5 法兰尺寸

应用

噪声

振动

选件

机座号	LE	M	N	P	T	S	Z
80	40	100	80	120	3	M6	4
90	50	115	95	140	3	M8	4
100	60	130	110	160	3.5	M8	4
112	60	130	110	160	3.5	M8	4
132	80	165	130	200	3.5	M10	4
160	110	215	180	250	4	M12	4
